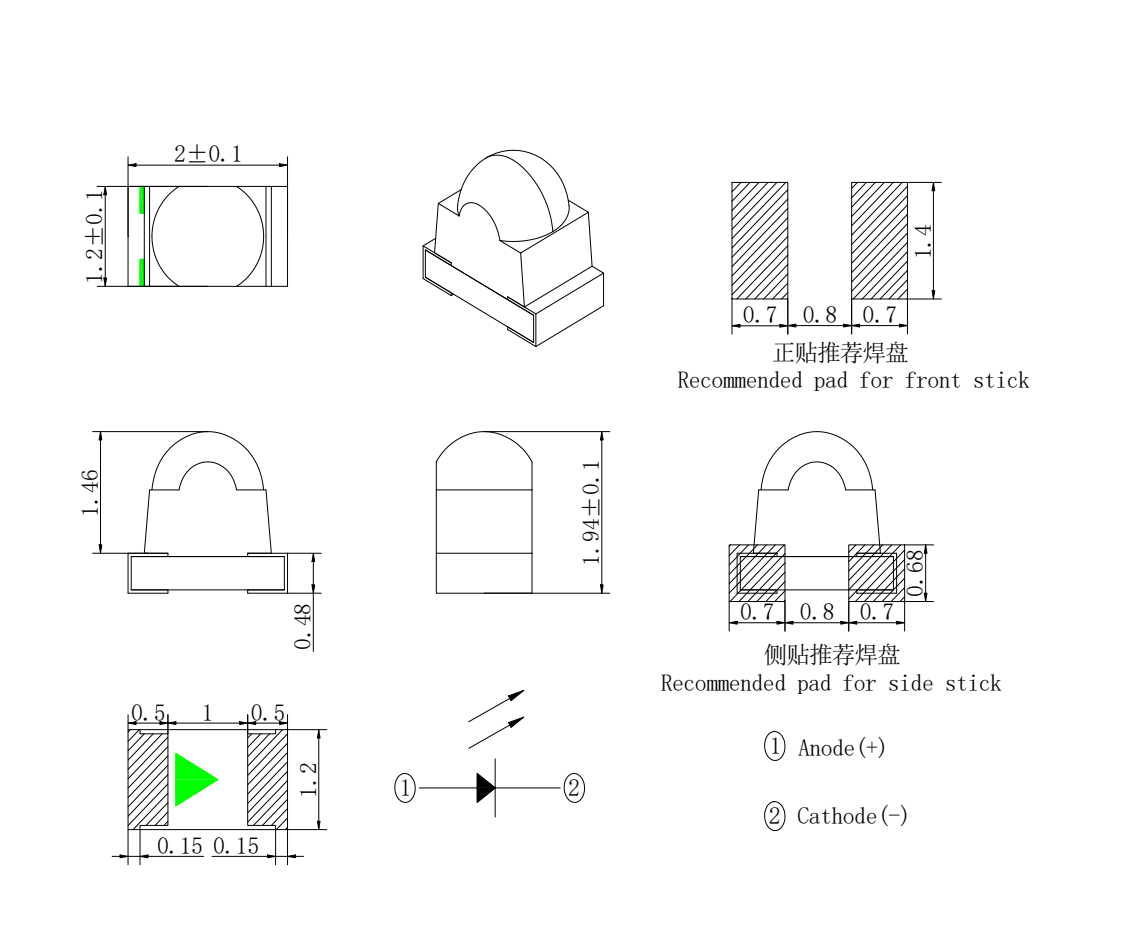

微型感应头对管 0805球头红外发射管 接收管

用 0805 球头侧贴红外对管做感应头，核心是：角度对准、防光干扰、限流/上拉匹配、焊接防潮、机械防护。


一、选型与配对

- 波长配对：发射管（IR）与接收管（PT）必须同波长，常用 850 nm（近红外，强） 或 940 nm（抗日光好）。
- 角度匹配：球头侧贴发光角约 30°–60°，收发视角要一致；侧贴球头朝外，球面不能遮挡、刮花。
- BIN 等级一致：同批次、同 BIN，保证发射强度与接收灵敏度一致，避免一致性差。

二、PCB 布局与光学

- 收发间距：反射式常用 2–5 mm；对射式按距离留足，轴线严格平行对准。
- 防串扰：收发之间加地隔离槽/屏蔽铜箔；多组对管要交叉错位，避免互相照射。
- 避强光：远离阳光、白炽灯、荧光灯；必要时加遮光罩/黑胶涂层，或用 940 nm 增强抗光。
- 球头朝外：侧贴球头必须朝向检测面，不能贴板或朝内；球面清洁无油污、无划痕。

三、电路参数（关键！）

- 发射管（IR）- 工作电流：20–30 mA（连续），脉冲可到 50 mA。
- 限流电阻：5V 用 150–220 Ω，3.3V 用 100–150 Ω，避免过流烧毁。
- 极性：长脚/阳极→电阻→VCC；短脚/阴极→GND。
- 接收管（PT）- 上拉电阻：4.7 kΩ–10 kΩ（5V），2.2 kΩ–4.7 kΩ（3.3V）。
- 接法：集电极→上拉电阻→VCC；发射极→GND；信号从集电极取。
- 电源与滤波：收发共地；电源加 0.1 μF 滤波电容，减少纹波干扰。

四、焊接与防潮（0805 SMD 重点）

- 焊接温度/时间：回流焊 240–260℃，3–6 s；手工焊 280–300℃，≤3 s，用镊子夹引脚散热。
- 焊点位置：焊点远离球头根部，避免高温烤裂封装、光衰变大。
- 防潮存储：未用管放干燥箱（湿度<30%）；拆封后 24 h 内用完，剩余密封保存。
- 防静电：焊接/拿取戴防静电手环，ESD 约 2 kV，静电易击穿。

五、机械与环境

- 防震防压：球头不能受力、挤压；振动环境加胶固定，避免虚焊/移位。
- 温度范围：工作 -20℃～+85℃，远离发热元件（电源、电机）。
- 表面清洁：球面脏污用无水酒精轻擦，禁止用手摸、刮擦。

六、软件与调试

- 调制发射：用 38 kHz 方波驱动发射管，配合接收头滤波，抗干扰更强。
- 阈值校准：环境光变化时做动态阈值，避免误触发。
- 信号滤波：连续采样 3–5 次取平均，滤除抖动。

七、常见坑

- ❌ 收发反装、球头朝内 → 无信号/距离极近。
- ❌ 限流电阻太小 → 发射管很快光衰、烧毁。
- ❌ 无屏蔽/间距太小 → 收发串扰，一直有信号。
- ❌ 焊接温度高/时间长 → 封装开裂、光衰大。
- ❌ 日光直射 → 接收饱和，误触发。
