槽型光电开关接法
C是输出端,不过一定要用E做输出端也是可以的。
光电开关那个二极管是发光二极管,输出则是光敏三极管,C就是集电极,E则是发射极。
一般三极管作开关使用时,通常都用集电极作输出端。
一般接法:二极管为输入端,E 接地,C接负载,负载的另一端需要接正电源。这种接法适用范围比较广。
特殊接法:二极管为输入端,C接电源正,E接负载,负载的另一端需要接地。这种接法只适用于负载等效电阻很小的时候(几十欧姆以内),如果负载等效电阻比较大,可能会引起开关三极管工作点不正常,导致开关工作不可靠。
ITR9608为槽型光电传感器,它由高输出的红外光电二极管与高灵敏度光电晶体管组成。其特点:性能可靠,体积小,结构简单,可用于光电控制,光电计量等电路中,可检测有无,运动方向,测转速等方面。

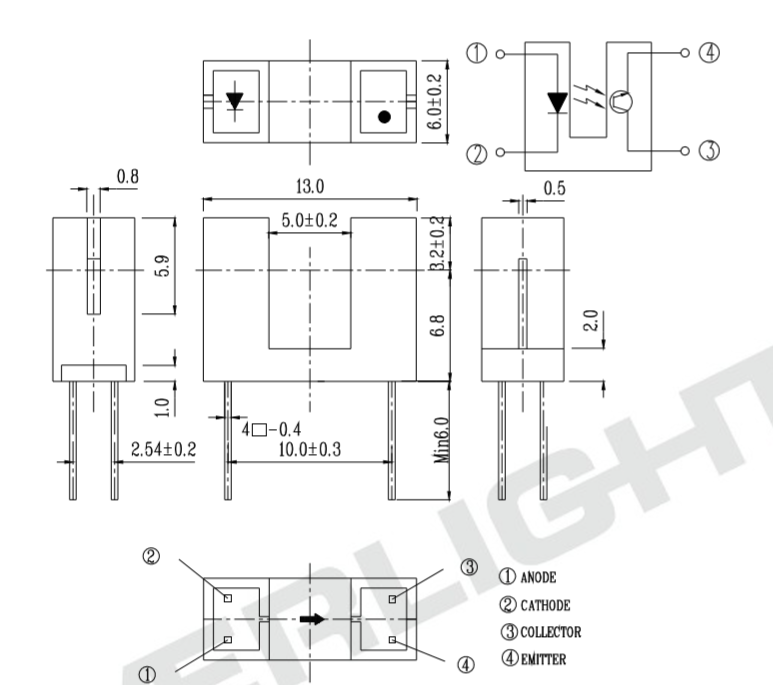

外型尺寸:长*宽*高 + 槽宽
项目 | 符号 | 数值 | 单位 |
(输入)正向电流 | 1F | 40 | mA |
(输入)反向电流 | vR | 5 | V |
(输入)耗散功率 | P | 110 | mA |
(输出)集——射电压 |
Vceo | 30 | V |
(输出)射——集电压 |
Vceo |
5 |
V |
(输出)集电极功率 |
PC | 100 | mW |
工作温度 | TR | -25~75 | |
储存温度 | TF | -25~80 |
℃ |
光电特性(Ta=25℃)
项目 |
符号 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
输入(正向压降) |
VF |
IF=20mA |
- |
1.3 |
1.5 |
V |
输入(反向电流) |
IR |
VR=5V |
|
|
10 |
UA |
输出(集电极暗电流) |
Lceo |
Vce=5V |
|
|
100 |
nA |
输出(集电极通电流) |
1L |
Vce=5V |
|
200 |
1400 |
UA |
饱和压降 |
Vce |
1c=0.5mA |
|
|
0.8 |
V |
传输 |
Tr |
1F=20mA |
|
|
10℃ |
US |
响应时间 |
|
VC=10V |
|
|
|
|
特性 |
TF |
1rc=100 |
|
|
10℃ |
|
adminxyrt88ie输出(集电极暗电流)一般接法
